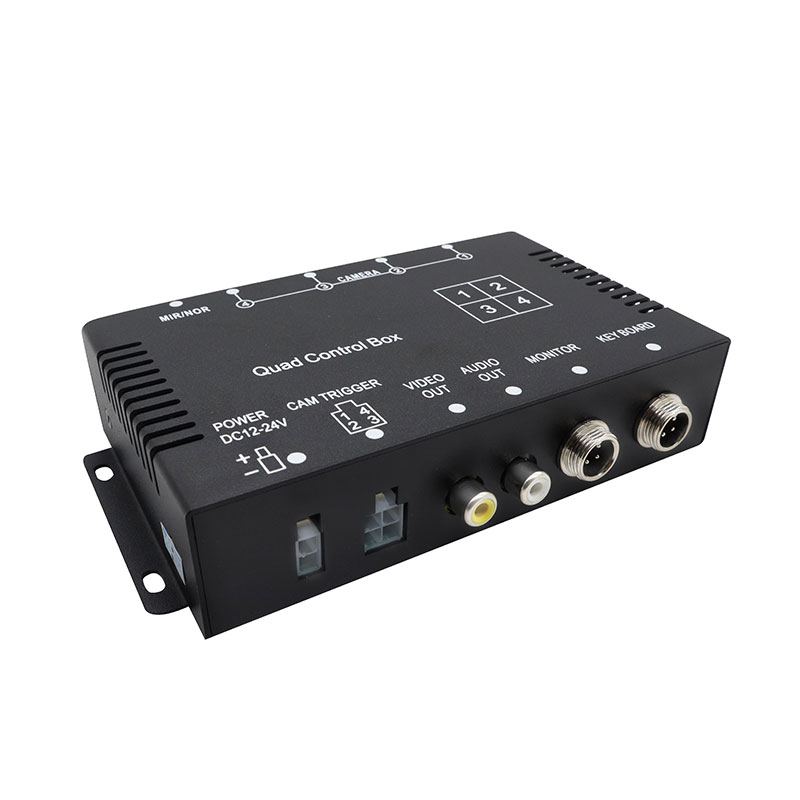

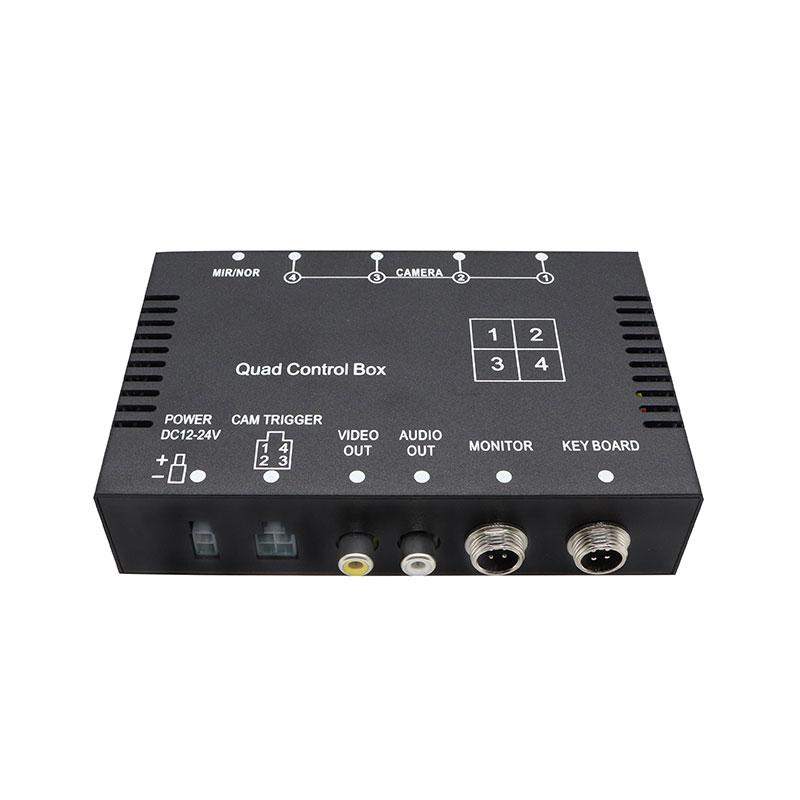

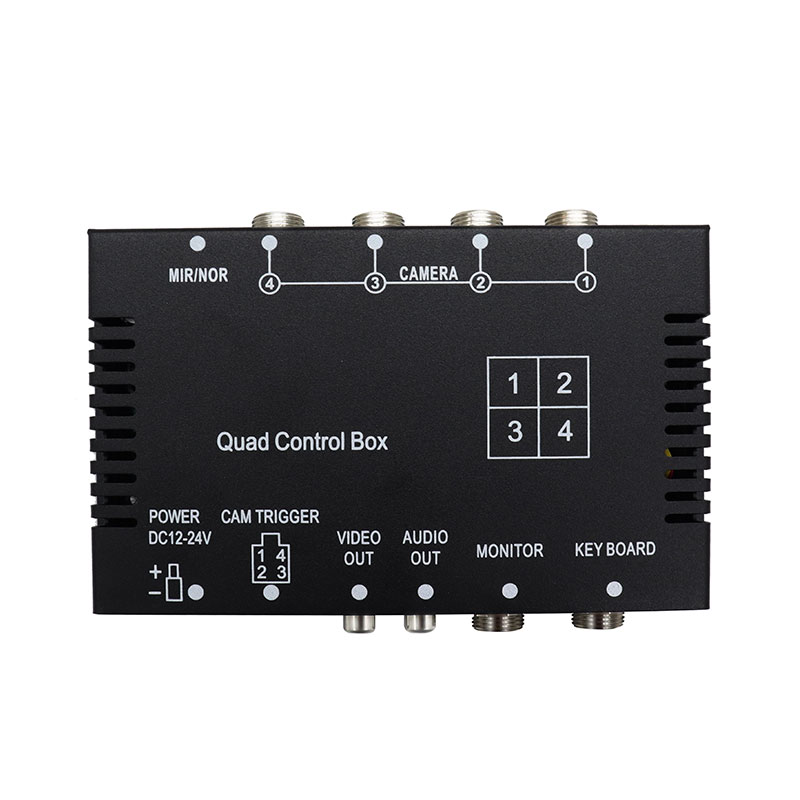

멀티 카메라 디스플레이 및 카메라 전환을 위한 4CH 차량 비디오 제어 박스

여러 대의 카메라를 별도의 제어 장치에 직접 연결하는 대신 컨트롤러는 하나의 소형 장치에 4개의 카메라 입력을 제공하므로 차량 모니터를 통해 다양한 카메라 뷰를 선택하고 표시할 수 있습니다. 이 시스템은 4대의 CVBS 차량용 카메라를 지원하며 선택한 작동 모드에 따라 비디오 디스플레이를 자동으로 분할하거나 전환할 수 있습니다. 각 카메라는 개별적으로 트리거될 수 있으며, 트리거 신호가 활성화되면 시스템은 자동으로 해당 카메라를 전체 화면에 표시할 수 있습니다.  각 채널은 독립적인 미러/일반 이미지 설정을 지원하므로 시스템이 다양한 카메라 설치 위치에 적합합니다. 트리거 신호가 취소된 후 시스템은 이전 표시 상태로 돌아가기 전에 이미지 반환을 약 2초 동안 지연할 수 있습니다. 따라서 이 제품은 차량 카메라 전환, 후방 카메라 시스템, 다중 카메라 모니터링 및 상업용 차량 비디오 시스템에 적합합니다.

제품특징

1. 4CH 멀티 카메라 입력

컨트롤러는 4개의 CVBS 카메라 입력을 지원하므로 여러 차량 카메라를 하나의 비디오 모니터링 시스템에 통합할 수 있습니다.

다음과 연결될 수 있습니다:

• 전면 카메라
• 후방카메라
• 왼쪽 카메라
• 오른쪽 카메라

이는 4개의 카메라 차량 모니터링 시스템에 적합합니다.

2. 자동 카메라 전환

트리거 신호가 활성화되면 해당 카메라가 자동으로 전체 화면 디스플레이로 전환될 수 있습니다.

이 기능은 다음과 같은 애플리케이션에 유용합니다.

• 후방카메라 활성화
• 방향 지시등 모니터링
• 측면 카메라 활성화
• 도어 또는 특수 차량 모니터링

3. 개별 트리거 제어

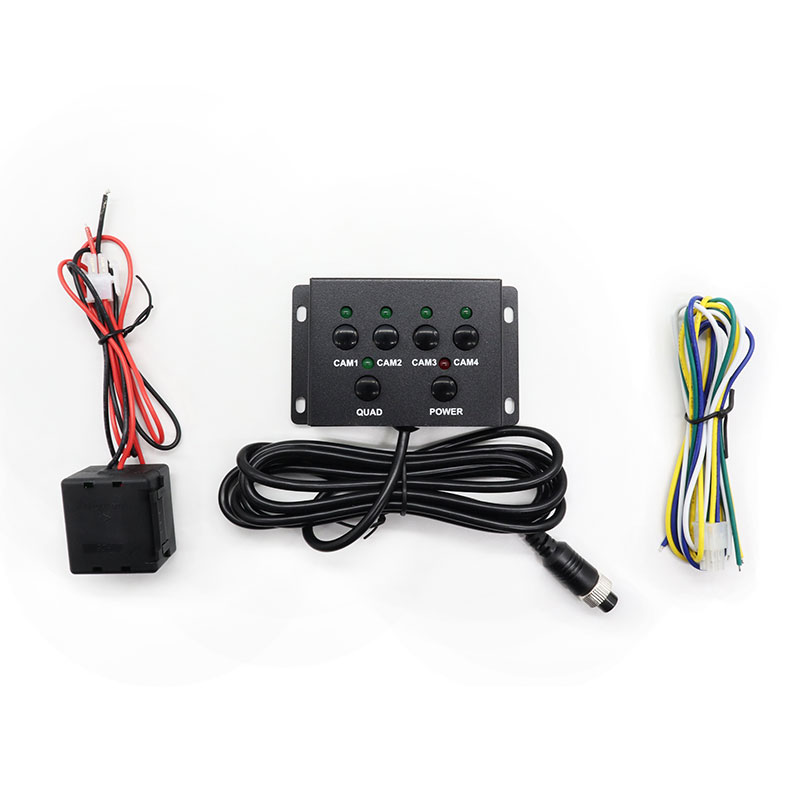

각 카메라는 별도로 트리거될 수 있습니다. 사용자는 트리거 와이어나 수동 조작을 통해 4개의 카메라 채널 중 하나를 선택할 수 있어 다양한 차량 구성에 맞게 유연한 제어가 가능합니다.

4. 구성 가능한 카메라 우선 순위

시스템은 다음에 대한 표시 우선순위 설정을 지원합니다. CAM1 / CAM2 / CAM3 / CAM4. 이를 통해 설치자는 여러 트리거 신호가 수신될 때 어떤 카메라가 우선순위를 가져야 하는지 정의할 수 있습니다.

5. 다중 비디오 커넥터 옵션

비디오 출력은 다음을 통해 사용할 수 있습니다. RCA / 4P 항공 커넥터. 이는 다양한 차량 모니터 및 카메라 배선 시스템과 통합할 수 있는 유연성을 제공합니다.

제품 매개변수

제품 유형: D1 4CH 차량 비디오 제어 상자

카메라 입력: 4채널 CVBS

카메라 선택: 개별 트리거 / 수동 선택

표시하다: 전체 화면 자동 전환

표시 우선순위: CAM1 / CAM2 / CAM3 / CAM4

이미지 설정: 일반 / 거울

트리거 기능: 개별 카메라 트리거

트리거 복귀 지연: 대략. 2초

비디오 형식: PAL / NTSC

오디오: 오디오 출력 지원

전원 출력: 카메라 및 LCD용 12V

작동 전압: 9V~32V

보호: 고전압/저전압/과부하 보호

비디오 출력 커넥터: RCA / 4P 항공

차원: 155×87×32mm

응용 시나리오

1. 트럭 카메라 시스템

컨트롤러는 전면, 후면 및 측면 카메라를 포함하여 여러 대의 카메라를 트럭 카메라 시스템에 연결할 수 있습니다.

2. 상업용 차량 모니터링

여러 대의 카메라를 하나의 차량 디스플레이에 연결해야 하는 상용차 비디오 모니터링 시스템에 적합합니다.

응용 프로그램에는 다음이 포함될 수 있습니다.

• 배달 트럭
• 물류차량
• 서비스 차량
• 유틸리티 차량
• 상업용 밴
• 버스 카메라 시스템

4CH 비디오 컨트롤러는 전면, 후면 및 측면 모니터링을 위해 버스 카메라 시스템에 통합될 수 있습니다.

3. 건설차량

차량 주변에 다중 카메라 뷰가 필요한 건설 및 특수 차량에 적합합니다.

예는 다음과 같습니다:

• 덤프트럭
• 콘크리트 믹서 트럭
• 굴삭기
• 휠 로더
• 특수목적 차량
• 후방카메라 시스템

컨트롤러는 후진 트리거가 활성화될 때 후방 카메라를 자동으로 표시하는 백업 카메라 컨트롤러로 사용할 수 있습니다.

4. 다중 카메라 모니터링 시스템

다양한 시야각이 필요한 차량의 경우 멀티 카메라 비디오 컨트롤러가 중앙 집중식 카메라 전환 및 디스플레이 관리 기능을 제공합니다.

일반적인 차량 카메라 구성

일반적인 4개의 카메라 차량 시스템:

• CAM1 → 전방카메라
• CAM2 → 후방 / 백업 카메라
• CAM3 → 좌측 뷰 카메라
• CAM4 → 우측 뷰 카메라

제어:

트리거 와이어/수동 선택

표시하다: 자동 전체 화면 전환

영상: 일반 / 미러 선택 가능

동영상: CVBS

힘: 9~32V

FAQ

Q1: 이 비디오 제어 상자는 몇 대의 카메라를 지원할 수 있습니까?

컨트롤러는 4개의 CVBS 카메라 입력을 지원합니다.

Q2: 각 카메라를 별도로 실행할 수 있나요?

예. 각 카메라는 트리거 와이어를 통해 개별적으로 트리거될 수 있습니다.

Q3: 카메라가 자동으로 전체 화면으로 표시될 수 있나요?

예. 해당 트리거 신호가 활성화되면 선택한 카메라가 자동으로 전체 화면 디스플레이로 전환됩니다.

Q4: 카메라를 수동으로 선택할 수 있나요?

예. 제어 기능을 통해 4개의 카메라 채널 중 하나를 선택할 수 있습니다.

Q5: 각 카메라마다 다른 미러 설정을 사용할 수 있나요?

예. 각 채널은 독립적인 일반 또는 미러 이미지 설정을 지원합니다.

Q6: 이 컨트롤러를 사용할 수 있는 차량은 무엇입니까?

트럭, 버스, 상용차, 건설 차량, 특수 차량 및 차량 카메라 시스템에 사용할 수 있습니다.

Q7: 24V 차량을 지원합니까?

예. 작동 전압은 9~32V이므로 12V 및 24V 차량 애플리케이션 모두에 적합합니다.

Q8: 컨트롤러는 PAL 및 NTSC를 지원합니까?

예. PAL 및 NTSC 비디오 형식이 모두 지원됩니다.

Q9: 오디오를 지원합니까?

예. 컨트롤러는 오디오 출력을 지원합니다.

Q10: 트리거가 취소된 후에는 어떻게 됩니까?

트리거가 취소된 후 이미지는 약 2초 동안 유지된 후 이전 표시 상태로 돌아갑니다.
